Торцовочная пила с протяжкой: назначение и применение

Торцовочная пила с протяжкой: назначение и применение

Для того чтобы распилить деревянные бруски под абсолютно любым наклоном и углом, используют торцовочную пилу. Все потому, что данный инструмент имеет ряд преимуществ по сравнению с обычной торцовкой.

На сегодняшний день можно найти огромное количество самых различных вариантов от ведущих производителей. Также есть возможность смастерить инструмент самостоятельно в домашних условиях.

Назначение торцевой пилы

Спектр использования торцевой пилы:

• Во-первых, актуально применить пилу, выполняя выкладку плинтусов, багетов, а также при работе с вагонкой. Ведь именно рассматриваемый инструмент способен на выполнение диагональной порезки любых материалов с большой точностью.
• Во-вторых, очень будет кстати торцевая пила при резьбе нешироких брусков, реек, досок.

Конструкция инструмента

Устройство имеет несложную конструкцию. Основой является функциональный модуль, который состоит из:

• рабочего круга, электромотора с редуктором;
• ручки с включателем.

Данный модуль крепится к специальному основанию. При домашнем изготовлении данного аппарата нужно учесть, что электромотор может использоваться двух типов: либо коллекторный, либо асинхронный. Последние работают значительно тише, а также характеризуются большей практичностью и выносливостью.

Что касается электродвигателя, то он устанавливается по правой стороне от пильного круга. Хотя на рынке можно также повстречать модели, на которых двигатель установлен позади диска. Такой вариант однозначно удобнее, ведь не перекрывается обзор, что особенно, кстати, при работе наклонах инструмента.

Редуктор выполняет передачу (ременную или зубчатую) движений от мотора к пильному кругу.

Зубчатая передача легко работает без проскальзывания даже на максимальных оборотах, в свою очередь, ременная более практична, так как значительно снижает вибрацию и уменьшает звук.

Стоит отметить, что существуют еще и модели с прямой передачей, которые являются самым надежным вариантом. Однако их крутящий момент намного ниже.

Для чего же используют протяжку? Именно благодаря протяжному механизму торцовочная пила имеет возможность распилить даже самые широкие доски.

Так как пила является довольно опасным режущим предметом, то для предотвращения непредвиденных травм, любой из производителей добавляет в ее конструкцию защитный кожух.

Что касается устройства повышенной мощности, то для наибольшей безопасности они, как правило, оснащаются плавным запуском. Такая деталь характеризуется блокировкой механизма кручения при замене круга и полной остановкой при стопоре круга.

Лазерное и электронное оборудование

В редких случаях торцовочная пила с протяжкой имеет в своем составе электронные элементы. Однако существуют модели, которые характеризуются наличием электронной регуляции скорости вращения. Благодаря этому возникает отличная возможность контролировать рабочий процесс.

В современном мире множество производителей стремится к совершенству и новшеству, поэтому все чаще внедряют самые смелые и дорогостоящие идеи. Например, лазерная наводка в пиле — это необязательная, но очень полезная и дорогая опция.

С помощью лазера прорисовывается четкая линия пропила. Такая функция особенно необходима для неопытных мастеров.

Дополнительные функции

Кроме основных функций, могут быть еще и дополнительные, такие как:

• Пылеудаление — очень необходимо, ведь работая торцовочной пилой можно заметить выделение большого количества древесной пыли, а также опилок. Таким образом, обладая данной функцией, можно быть уверенным, что мусор будет сразу же удаляться с места выделения без дальнейшего распространения по помещению.
• Расширение столешницы — такая функция идеально подойдет, для тех работает с ламинатом или длинными брусками.

Критерии выбора торцовки с протяжкой

Для того чтобы приобретение принесло только пользу, и деньги не были зря потрачены, перед покупкой нужно определиться:

• для чего будет нужен инструмент — ведь пила с протяжкой необходима при выполнении профессиональной широкой заготовки. В случае если планируется редкое использование, можно ограничиться обычной торцовкой бытового класса.
• с размером и весом пилы — при этом также рекомендуется уточнить максимально свободный ход рабочей головки.
• какой нужен диаметр рабочих дисков — стоит отметить, что выбирать нужно исходя из диаметра от 0,2 м (но никак не меньше).
• насколько безопасен инструмент, который приобретается.

Также важными параметрами считаются показатели глубины и ширины пропила.

Комбинированная торцовочная пила дает выгоду — вы приобретаете два инструмента в одном

Часто во время проведения ремонта приходится сталкиваться с тем, что отдельные детали необходимо соединить при помощи косого соединения (или как говорят «в ус»). Это наиболее актуально при изготовлении вагонки, плинтусов, окон и дверных коробок, при укладке полов. В подобных случаях выручают торцовочные пилы, которые обеспечивают распил материалов под заданным углом.

По своей конструкции торцовочная пила является дисковым распилочным электрическим инструментом, для которого характерна высокая скорость, надежность и точность в выполнении предназначенных работ по распиливанию. Их используют для работ и отделки деталей из дерева, ламината, пластмассы, алюминия и некоторых иных цветных металлов. Самое широкое применение такой инструмент получил в отделочных и столярных работах, монтажном производстве.

Современный рынок оборудования представлен большим модельным рядом распилочных электроинструментов: панельные, торцовочные, дисковые и универсальные пилы с разным функционалом.

Преимущества комбинированной торцовочной пилы, как многофункционального инструмента два в одном:

Одним из видов торцовочных пил выступают комбинированные торцовочные пилы. Этот инструмент можно назвать «два в одном». Она позволяет выполнить срез произвольной конфигурации. Она сочетают в себе функционал торцовочной и обычной дисковой (или циркулярной) электропилы. Комбинированную модель применяют как для осуществления прямых пропилов любой длины (то есть продольного реза), так и резки под углом. В итоге вместо двух пил можно купить одну, сэкономив деньги и свободное место в мастерской.

Такая модель предназначена для резки разной трудоемкости с широким диапазоном материалов: от пластмассы до алюминия. Однако по наибольшей глубине пропила комбинированные модели могут уступать обычным торцовкам, хотя их ценовой сегмент выше.

Перед приобретением торцовочного инструмента заранее нужно определиться, для какого характера и объема работ он необходим. Ведь можно приобрести торцовочную пилу с протяжкой или без.

Торцовочная пила с протяжкой или без, что лучше?

Дополнительная опция протяжки заключается в следующем: на двух параллельно размещенных рейках монтируется пильный диск, который способен свободно по ним двигаться.

Торцовочную пилу с протяжкой используют при работе с более широкими листами, так как для них характерна достаточно высокая ширина пропила отделываемой детали. Торцовки с протяжкой, как правило, оснащены мелкими зубьями, благодаря которым они легче справляются с деталями из искусственных компонентов.

Пила торцовочная с протяжкой может иметь лазерный указатель или подсветку и некоторые другие удобные функции, а также выделяется крупными габаритными размерами и весом.

Преимущества использования лазерной рулетки дальномера в строительстве.

При выборе оснастки этого вида, не забудьте про следующие важные детали. Зачастую пилы с высокой мощностью имеют больший набор функций. Не забывайте обращать внимание на такой показатель, как «число оборотов холостого хода» — он отражает потенциал инструмента при обработке разных стройматериалов. Если этот показатель выше, то возможностей у торцовки больше, и даже при малой мощности высокое число оборотов даст большую производительность.

Также немаловажными характеристиками пил являются: вес и габариты, диаметр пильного диска, безопасность и эргономичность. Инструмент должен быть максимально удобным в применении. Довольно тяжелое оборудование затрудняет работу и приводит к быстрой утомляемости. Для безопасной эксплуатации пилы в комплект входит защитный кожух, который закрывает острый диск.

Пильный диск выступает режущей деталью, его основные показатели — внешний и посадочный диаметры. Внешний диаметр, как правило, должен быть не меньше 20 см, однако лучше, когда он больше. В типовых моделях он бывает 21, 25 и 30,5 см. Внутренний диаметр составляет три см. Зачастую свойства пильного диска могут отличаться. Например, диск торцовки крепится на станке, и с помощью направляющих его можно повернуть на любой нужный угол, как в горизонтальной, так и в вертикальной плоскостях. Комбинированные торцовочные пилы гарантируют фиксированное положение рабочей станины на заданное число градусов.

Ширина и глубина реза — важные показатели торцовочной электропилы. Они отражают, для каких материалов подходит выбранная пила. Выделяют бытовые и профессиональные электропилы. Глубина пропила у этих двух видов пил отличается не значительно. Главное отличие в том, что профессиональный инструмент способен обрабатывать листы намного большего размера, чем бытовой.

Все настоящие распилочные инструменты, в том числе и комбинированные торцовочные пилы, относятся к товарам высокого класса и гарантируют стопроцентную точность и надежность. Повышенный комфорт в работе помогает качественно облегчить труд и количественно повысить его производительность. Предлагаемый широкий перечень электроинструментов позволяет совершить оптимальный выбор и закупить оснастку, наиболее подходящую для ремонтных работ.

Торцовочная пила (торцевая пила) — для чего она предназначена, какие торцовочные пилы бывают и как сделать правильный выбор?

Торцевая пила весьма редкий инструмент в частном строительстве. В данной статье постараемся разобраться для чего она нужна, какие виды торцовочных пил бывают, и стоит ли покупать данный инструмент для частного строительства.

Назначение и применения торцовочных пил

Основная задача торцевой пилы — сделать максимально точный и ровный рез заготовки под прямым или другим углом (в том числе наклонный рез). В основном торцовочные пилы использую при чистовой отделки, например для одного из самых распространенных соединений заготовок в ус (наличники двери скажем) или же торцевые пилы по дереву часто применяют в производстве мебели или любых других столярных изделий..

ЗАМЕЧАНИЯ

1) При установки соответствующего режущего диска торцевая пила способна работать с мягкими цветными металлами, а также различными полимерными изделиями. Но при этом самые распространенные работы — это рез изделий из дерева.

2) Если вам нужно сделать всего несколько распилов, рекомендуем приглядеться к обычной циркуляной пиле. Возможно это будет более рациональный выбор в вашей ситуации.

Еще раз — торцовочная пила по дереву предназначена для точных резов заготовок, с идеально ровными торцами после осуществления реза под нужным углом и (или) наклоном. При этом данный инструмент делает это быстро, легко и не принуждено.

Виды и различия торцевых пил.

Будет правильнее разделить торцевые пилы на две крупные категории. Первая категория это пилы в обычном исполнении — а вторая комбинированная версия. Ниже крупное изображение комбинированной торцовочной пилы:

Как можно заметить у этой пилы в верхней части имеется дополнительный распилочный стол. Поэтому данный тип пил и называется комбинированным, так как сочетает в себе дополнительно возможности стационарной циркулярной пилы. Учитывая что такие пилы дороже обычных в 2.5-3 раза, мы не советуем рассматривать их для приобретения для частного использования. Это явно более профессиональное (и на наш взгляд не всегда самое оптимальное) оборудование. Возможно более рационально иметь обычную торцевую пилу и отдельно стационарную циркулярную.

Выбор и покупка торцевой пилы

Итак — вы решили купить торцовочную пилу по дереву. Давайте попробуем определиться какая пила из предложенных на рынке инструмента подходит вам больше всего. У такого вида оборудования вот такие важные параметры — глубина реза, максимальная ширина распиливаемой заготовки, возможность реза под наклоном (в одну или одновременно в обе стороны), возможность реза под углом (в одну или одновременно в обе стороны).

Очевидный вывод который напрашивается сам — чем больше диск торцевой пилы — тем больше она может сделать рез. Это верно, но также увеличить размер длины пила можно за счет использования торцевых пил с протяжкой. Это пилы, оборудованные узлом, позволяющим двигать режущий диск вперед и назад, увеличивая тем самым длину реза.

Вот на этом видео хорошо видно, как устроены и работают торцовочные пилы с протяжкой:

Конечно же очень практично иметь в своем арсенале пилу такого типа, и совершенно нормально, что протяжные торцевые пилы стоят в два раза дороже обычных торцевых пил.

СОВЕТ

Внимательно подумаете, для реза каких изделий вам нужна торцовочная пила. Скорее всего вам подойдет и обычная недорогая пила без функции “протяжка”.

Совершенно необходимо, что бы ваша будущая торцовочная пила по дереву имела возможность резать заготовки под нужным углом , причем очень желательно в обе стороны. Наличие или отсутствие реза под наклоном, является не очень принципиальным в общей массе задач (безусловно в вашем случае возможно это и важно). Основываясь на полученной выше информации давайте посмотрим на несколько популярных моделей торцевых пил различных производителей двигаясь в сторону увеличения цены.

Торцовочная пила ЗУБР ЗПТ-210-1300-Л-02 при цене в 80$ имеет самую простую конструкцию , двигатель на 1300 Вт, способна делать прямой пропил на глубину 60мм и ширина 120мм. Диаметр диска 210мм

Торцовочная пила Энкор Корвет-3 90030 стоит 104$, работает с диском 255мм который крутит мотор мощностью 1650 Вт, пила способна делать пропил шириной до 126 мм и глубиной до 63 мм.

Торцевая пила Metabo KS 216 M Lasercut 619216000 — ценой в 145$ имеет двигатель мощностью 1100 Вт, диск диаметра 216 мм. Данная торцовочная пила метабо можно разрезать заготовку глубиной всего до 60мм и шириной 102 мм .

Торцовочная пила Энкор Корвет-4-430 90041 — при существенном росте цены до 220$ этот экземпляр является уже торцовочной пилой протяжного типа. Как следствие максимальная ширина пропила уже 430 мм, а глубина 70мм. Мощность двигателя ожидаемо увеличена до 1800 Вт.

Исключительно для приверженцев марки — Торцовочная пила Hitachi C10FCE2, при цене в 233$ данная пила обладает весьма скромными параметрами — ширина реза всего 114мм, а глубина 89 мм. На наш взгляд это странное сочетание, но возможно кому то важен именно глубокий рез.

Торцовочная пила Metabo KGS 216 M 619260000 — еще одна пила протяжного типа. Стоит 260$ и способна делать рез шириной до 305 мм (что все равно меньше чем у Корвета), глубиной до 65мм и обладает мотором в 1500 Вт

DeWalt DW 713 — при цене в 325$ способна резать заготовки шириной до 162мм и глубиной до 89 мм, и это при диаметре диска 250 мм и двигателе в 1600 Вт

Замкнут обзор торцевые пилы бош и макита. К сожалению, они обе стоят примерно по 450$

Торцовочная пила Makita LS 0714 — диаметр диска 190 мм, мощность мотора 1010 Вт, глубина пропила 52мм и максимальная ширина реза 300мм

Торцовочная пила Bosch GCM 800 SJ — диаметр диска 216 мм, двигатель 1400 Вт, глубина пропила 70 мм и максимальная ширина 270мм.

Видео работы торцевой пилы, общие рекомендации.

Ниже мы постарались отобрать более информативные видео ролики по работе с торцовочными пилами.

Обзор — сравнение самой простой и профессиональной торцовочной пилы:

В начале видео мужчина показывает правда «страсти», но в целом видео информативное:

Вот тут обзор самодельного стола к торцовочной пиле:

Завершим обзор, уж очень интересным столом для торцовочной пилы:

Торцовочная пила с протяжкой

Торцовочные пилы и их виды

Торцовочные пилы как инструмент достаточно удобны в работе и имеют преимущества перед другими инструментами, которые используются для работ с деревом. К тому же этот инструмент можно применять для распиловки цветных металлов, пластиковых материалов, ламината и тому подобных материалов.

Главное преимущество, что торцовка имеет небольшой вес, при этом работы производятся быстро и с соблюдением точности работ и под необходимым углом.

Этот вид пил применяют в основном в мебельном производстве, при производстве монтажных работ по строительству, а также в столярных цехах или домашних мастерских.

Выпускаемые модели от разных производителей имеют общие черты – это принцип работы, разница в конструкции, которая у каждого производителя своя. Это и понятно, так как это обычно защищено патентом.

По виду этот инструмент имеет три вида:

Первый вид наиболее устойчивый, крепится на специальной литой станине, чем обеспечивается высокое качество работы. Выполняет обычно, как поперечную резку, так и продольную. Применяется такое оборудование в основном в больших столярных цехах, так как ему нужно сравнительно большую территорию, да и по цене такой станок стоит более 200000 тысяч рублей.

Торцовочный станок на облегчённой станине, произведённый компанией Бош

Есть полуоблегчённые станки, с более легкой станиной, которые не столь производительные, но заслуживают своё внимание. По цене они более дешевые, например, станок Бош по цене 27000 рублей. Количество моделей в продаже намного меньше, чем у второго вида.

Второй вид, ручные пилы, используются только для поперечной резки, но их преимущество в том, что они дают большее качество, чем остальные виды пил. Кроме того, можно производить рез под определённым углом. Разнообразие инструментов достаточно большое.

Торцовочная ручная пила Бош с функцией распила под углом

Гибридные пилы сочетают в себе и продольные и поперечные работы за счет расклинивающего ножа и диска. Конечно, как и любой комбинированный инструмент, он не обеспечивает должного качества и не может быть долговечным.

Выбирая пилу, конечно, это учитывается.

Торцовочная пила с протяжкой – что это

Конструкция торцовочной пилы достаточно простая, её можно увидеть на приведенной ниже схеме.

Схематическое изображение торцовочной пилы с протяжкой

Двигатель, который устанавливается на торцовку, может быть как асинхронным или коллекторным. Коллекторный пользуется большим спросом, так как он дает большее количество оборотов, чем асинхронный, обслуживать его практически не нужно, только периодическая замена щёток. Асинхронный же имеет больший срок службы, работает с меньшим шумом, но мощность его меньше.

По расположению двигателя стандартно он размещается справа, но в последних моделях его стали устанавливать сзади, что дает возможность лучше видеть рабочее место при работе.

Передача устанавливается ременная или зубчатая. При ременной переключать передачи проще, но ремень иногда может проскальзывать при его изношенности.

В моделях с прямой передачей эту проблему решили, но показатели скорости вращения у таких пил хуже.

Станина изготавливается из облегченных материалов, таких как алюминий или магний. Защитный кожух защищает работающих с инструментом от травм.

Что увеличить возможность торцовки, в неё встраивается протяжной механизм. При этом на двух параллельных рейках монтируется функциональный модуль, что позволяет свободному передвижению пильного диска в процессе резки. Этот механизм является подвижный в виде кругообразной части, имеющей возможность движения до достижения выставленных размеров относительно угла. При этом ширина изделий, с которыми можно работать, увеличиваться. Он крепится при этом на станине

Выбирая торцовочную пилу по дереву с протяжкой, нужно учесть некоторые моменты.

Есть опции в пиле, которые являются основными, а есть дополнительными.

В качестве основных можно назвать сам стол для пиления, к которому прикреплены с одной стороны стойка, с другой стороны пильный диск, который движется сверху грифа.

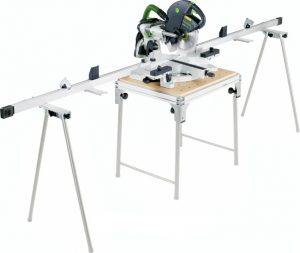

Стол для пиления как один из необходимых и сложных элементов торцовочной пилы

Он считается и самой сложной частью инструмента. Для пилы с протяжкой имеет гриф большей длины, чем у обыкновенной. Необходимым дополнением является также зажимная рукоятка, без которой невозможно зафиксировать стол относительно основания пилы и фиксатор, при помощи которого производится настройка наиболее применяемых углов. Также необходимо иметь в комплектации шкалу с разметкой углов, от 0 до 45 градусов и надёжную фиксацию стола по выбранному углу. Встроенные струбцины и разного вида упоры помогают фиксировать заготовку для обработки.

Как обычно, в комплект входят и подставки под станину, которые расширяют площадь основания.

Необходимой опцией является плавный пуск и защита от неожиданного электрического пробоя по корпусу.

Электроника является дополнительной опцией, и её наличие не является необходимой.

При этом хотелось бы отметить, что электронные настройки очень помогают при более точной настройке и работе торцовочных пил. Это также относится и к лазерной наводке и подсветке, которая хоть и полезная, но существенно влияет на цену торцовочной пилы с протяжкой. Дополнительной опцией является и функция подключения пылесоса.

Как правильно выбрать и купить торцовочную пилу с протяжкой

Если есть необходимость в приобретении торцовочной пилы, конечно же нужно решить, какие характеристики и опции должны быть у инструмента согласно его предполагаемой эксплуатации.

Естественно, как и любой инструмент, который будет использоваться время от времени, покупать нужно бытовой инструмент со стандартным необходимым набором функций и небольшой мощности. Если инструмент используется для постоянной работы и является средством дохода, тут желательно приобрести универсальную пилу с дополнительными функциями, которые значительно облегчают работу. Сам протяжной узел помогает работать с заготовками с толщиной и шириной больше, чем у стандартных пил.

Следующим и важным пунктом, влияющим на выбор инструмента, есть его безопасность в работе. Такие пилы считаются самыми травмоопасными. Поэтому защитный кожух и такая функция, при помощи которой блокируется случайный пуск пилы. Вес пилы также важен, ведь инструмент нужно держать в руках. Инструмент должен быть удобен в работе и это немаловажно. Если он изначально неудобен в использовании, это скажется на производительности.

Конечно, для профессионального использования выпускается инструмент большей мощностью, чем для бытовых целей, соответственно, вес его будет больше, как и габариты.

В зависимости от нужных размеров, которые будут производиться, подбирается и размер пильного диска, а соответственно, и мощность торцовки. Желательно размер диска в диаметре должен быть не менее 200 мм.

Также нужно обратить внимание на материал, из которого изготовлены узлы пилы и станина. Металл должен быть соответственного качества, пластиковые детали должны присутствовать в минимальном количестве.

Все технические характеристики выбираются исходя из вышеуказанных требований и способа эксплуатации: мощность, крутящийся момент и остальное.

Выбор по модели торцовочной пилы с протяжкой

Как указывалось выше, моделей торцовочных выпускается достаточно, что бы при покупке было растеряться. Ставить вопрос: какая лучшая торцовочная пила с протяжкой, думается, будет неправильно. Каждый хозяин инструмента понимает, что то, что хорошо для одних условий работы, может быть неприемлемо для других условий.

Для начала неплохо бы посмотреть рейтинг торцовочных пил с протяжкой, посмотреть их характеристики

Наибольшее количество положительных отзывов, как обычно, отмечается у торцовочная пила с протяжкой от компании Макита, Бош, весьма неплохо отзываются о немецким производителем Матабо.

Торцовочная пила Макита с протяжкой

Например, марка Makita LS 0714, по цене 27 800 рублей имеет неплохую мощность 1010 Втс размером диска 190 мм, при этом имеет дополнительные опции, такие, как пылеудалительная система, подсветка.

Немного дешевле стоит пила, имеющая 4, 7 из 5 отличных отзывов, выпускаемая компанией Метабо. Например, KGS 216M при цене от 15300 рублей, она мощная, до 1500 Вт, а размеры пильного диска 216 мм. Кроме этого, из полезных опций имеется плавная регулировка скорости, подсветка, лазерная указка, система удаления пыли (возможность подключение пылесоса), блокировка срабатывания шпинделя. Кроме того, в комплект поставки входит, как и положено, упор, зажим для заготовки, сам пылесборник.

Протяжка позволяет обрабатывать достаточно широкие заготовки.

Регулируемый наклон до 47 градусов и угловая скорость 5000 оборотов, возможность резки тонкостенного металла.

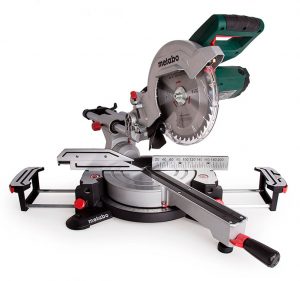

Metabo-KGS-216-M, торцовочная пила

Её можно рекомендовать в качестве недорогой торцовочной пилы с протяжкой. Если интересует бюджетный вариант пил, можно рассмотреть Зубр, Интерскол. Это российская марка, но Зубр производится в Китае, а Интерскол в Татарстане. По качеству исполнения для бытового инструмента Зубр заслужено может получить оценку 4, тем более цена такой пилы от 7800 рублей. Пила Интерскол может легко использоваться и для профессиональных работ, инструмент изготавливается добротно, конструкция продуманная. Недостаток – это плохая работа пылесборника и подключение пылесоса требует доработки. По цене она может стоит от 11000 рублей.

Как недорогой бюджетный вариант можно рассматривать торцовочную пилу, имеющую протяжку, с маркой Р.I.Т.. Имея основание из металлического литья, которое может фиксироваться к столу, она имеет хороший запас мощности. К тому же имеет хорошую цену, от 7000 рублей и выше, в зависимости от модели.

Если вы для себя не решили, какую торцовочную пилу с обязательной протяжкой выбрать, что бы ваши запросы были решены и не было слишком дорого, попробуйте изготовить пилу своими руками. Для этого можно использовать болгарку, ручную циркулярную пилу.

Изготовить её в домашних условиях просто. Достаточно посмотреть несколько видео и чертежи.

Сам маятниковый механизм, который должен быть в такой конструкции, легко изготовить из деревянной доски, да и корпус изготавливается из неё. Собирается маятник на болте длинномере.

Остальное – ваши возможности и ваша фантазия.
